一、概要:
本機臺適用螺絲、扭簧、鉸鏈、轉軸、外殼、緊固件、線束等其它產品的扭力以及使用壽命等多種測試,透過工業計算機的分析,可精確測量待測物的力矩與旋轉角度及力矩與轉速相對應變化曲線,并可準確控制螺絲扭力測試的旋轉角度、旋轉速度、目標測定次數及暫停時間等。加上本機臺使用伺服馬達及Windows窗口控制系統,操作簡單方便,且所有資料皆可儲存,絕對是一部值得信賴的高性能力學測試儀器
二、機臺規格:
最大承載扭力范圍 --------20N.m
測試速度范圍 ------------1—20rpm
機臺尺寸 ---------------- 550mm X 300mm X 940mm
機臺凈重 ---------------- 80kgf
機臺電源 ---------------- AC220V/50HZ(建議使用UPS不間斷電源)
控制系統尺寸 ------------ 450mm X 560mm X 200mm
控制系統凈重 ------------ 20Kgf
荷重元 ---------------- 5N.m(1N.m、5N.m 、20N.m、)(精度1.00%FS)
三、機臺各部名稱說明:
3-1、測試機臺及夾治具:
(A)上橫梁:
用以固定立柱、支撐傳感器及圓盤固定裝置。
(B)立柱:
固定及支撐上橫梁。
(C)傳感器固定座:
用以固定傳感器及支撐上夾具。
(D)傳感器:
在測試時,用以檢出測試扭矩值大小的裝置。測試前將測試夾治具擰緊固定于感測端,以方便待側物的固定及量測。
注意:每顆荷重元表面都貼有其最大承載規格,雖然本機臺具有超負荷保護功能,但仍建議切勿超過其規格使用以免損壞荷重元。
(E)上夾具:
用以夾持固定待測物。
(F)下夾具:
用以夾持固定待測物。
(G)三爪自定心卡盤:
此治具可用以固定產品,搭配固定于機臺本體的上夾具,可依產品進行各項測試。 (H)機臺本體:
放置機臺主要傳動結構及控制電路之處,請勿撕毀封條任意拆解,如于測試過程中發現有任何異常,請及時與本公司技術人員聯系。
(I)操作面板
(J)腳座:
當機臺放置于平臺上卻發生有搖晃現象時,可調整前后左右之腳座高低,以使機臺可在平穩的環境中進行測試。(測試中請盡量保持機臺的水準穩定)
3-2、控制系統及配備:
本機臺乃使用工業計算機作為控制系統之用,其接線方式與
一般計算機無太大差異,僅就其不同之處,列述如下:
(A)控制線連接器(大):
通過CON:1(CON:2不可用)連接至機臺本體右側之控制盒a上。
(B)控制線連接器(小):
連接至機臺本體右側之控制盒b上。
(C)荷重元連接線插口:
通過信號線連接至荷重元。
(D) 電源開關:
控制機械部分的總電源的開啟和關閉。
四、機臺及工控計算機使用時的注意事項:
1、機臺、工控計算機、打印機均為AC220V/50HZ電源,為保證測試系統的穩定請使用UPS不間斷電源。
2、為確保測試系統的穩定和安全嚴禁使用本工控計算機上網,如果計算機不小心感染病毒,可以安裝殺毒軟件進行殺毒,但是殺毒完成后應及時將其刪除,下次使用時再安裝。
3、測試開始前一定要確認電源線、控制線纜及傳感器連接線已經連接牢固,安裝控制線纜時一定要注意小心插接,避免將線纜頭的細針損壞。
4、當機臺失去控制時為保護傳器不受損壞應及時按下面板上的紅色STOP急停開關,或關掉機臺電源。故障排除后再操作機器運行。
重要提示:
如果經過以上方法仍無法將故障排除,則應停止使用儀器,及時拔打售后服務電話聯系我公司技術員,嚴禁自行撕毀封條,對儀器或控制計算機進行維修。本公司對自行自行撕毀封條者視為自動放棄免費保修。
五、機臺及控制計算機的保養維護:
為維護機臺之外觀整潔及機械壽命,請依據下列建議做定期保養及清潔:
1、機臺表面之灰塵可用干布擦拭。機臺表面較臟之污垢,可用干布沾少許稀釋之中性清潔液擦拭。
2、電鍍及治具部份可用潤滑油輕擦表面,以避免生銹。
3、移動之軸心部份,請經常添加少許潤滑機油。
4、定期清洗工業計算機的風扇防塵罩。
5、控制計算機、屏幕及打印機等請依照正常程序使用。
機器特點
◆機臺采伺服馬達驅動,提供高精度之扭力測試。
◆測試條件皆由電腦畫面設定,并可儲存。
◆可直接測試每個角度之扭力值變化(扭力-角度曲線變化圖)。
◆同時顯示扭力-角度曲線圖及扭力衰減壽命曲線圖。
◆可儲存及列印圖形(扭力-角度曲線圖及扭力衰減壽命曲線圖、檢驗報表)。
◆檢驗報表自動列印,并可轉檔輸出或透過網絡直接輸出。
◆可輸入測試上下限值,超出規格機器會自動停止。
◆可設定扭力值:正扭力、反扭力、正扭力+反扭力。
◆測試走行方向:正轉去程、正轉去程+回程。反轉去程、反轉去程+回程。
正轉去程+反轉程+正轉回程。
扭力角度曲線圖:
◆可直接記錄每個角度之扭力值變化。(X軸代表角度、Y軸代表扭力)
◆每一量測圖形皆可由十字游標追蹤軌跡,判讀對應之扭力及角度值,最小精度0.1度。
◆曲線由電腦自動儲存、可隨時放大縮小、一張紙可任意指定放置N個曲線圖。
◆卷軸式曲線圖顯示、可任意瀏覽曲線圖。
壽命曲線圖:
◆報表抬頭內容可自由設定。
◆報表上可顯示每條曲線之最大值、最小值、平均值。
◆報表上可顯示測試上、下限之規格線。
◆可設定同時顯示多組壽命曲線圖。
實驗條件設定操作簡單:
◆中文視窗畫面設定操作簡單。
◆測試條件皆由電腦畫面設定,并可儲存。
◆由下拉式選單勾選設定或直接輸入數據。(含測定力量種類、測定走行
方向、荷重測定范圍、角度測定范圍、行程原點位置、行程原點檢出、
測定速度、測定次數、暫停時間、每次等候位置)
◆測定項目及規格設定:上下限規格值、測試結果可自動判定OK或NG。

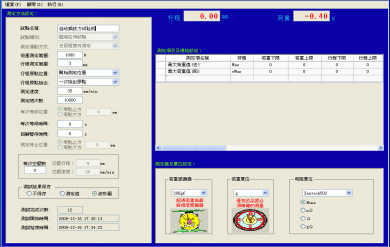

測試界面:

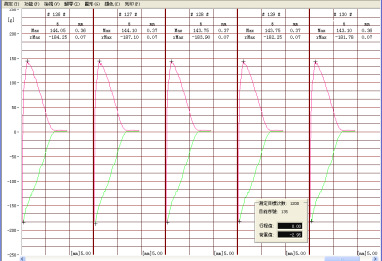

執行界面:
